TH环链斗式提升机


一、TH环链斗式提升机产品概述
  TH环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。th环链提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料,并且物料温度在250℃以下。。如煤、水泥、碎石、砂子、化肥、粮食等。
二、TH环链斗式提升机主要特点
   1、维护方便,寿命长。机壳钢板加厚、刚性好。
   2、输送物料的温度可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
   3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。

   4、提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有很高的抗拉强度和抗磨性能。

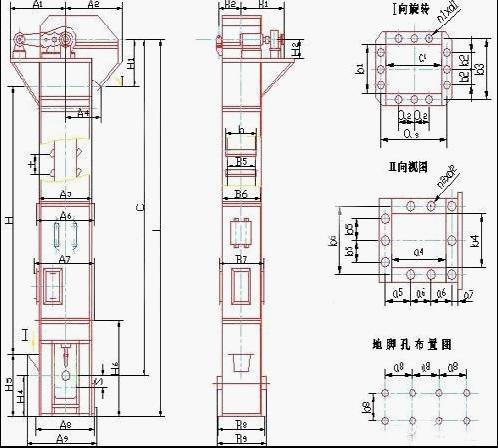

三、TH环链斗式提升机外形示意 图

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
        Y11J5表示Y型电机功率11KW,JZQ500型减速机。
       TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用好的合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有容让性,能够保护下部轴等部件。
       TH系列斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
       TH系列斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可避免安装应力。本机输送量可小于等于365m3/h ,提升高度可小于等于50m。
