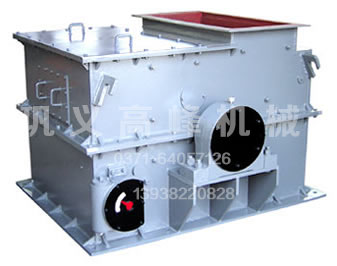

环锤式破碎机

PCH环锤破碎机是一种新型的破碎机械。适用于破碎脆性、中硬,含水量较少的各种物料。在建材、冶金、化工、火力发电工业中,主要用于破碎煤、煤矸石、沙岩、页岩、石灰石、石膏等矿物。 本系列破碎机具有运转平稳、可靠、使用寿命长,结构紧凑、粉尘少、噪音低、重量轻,维修方便,耗电低,排出超硬物料能力强等特点。

环锤式破碎机工作原理

环锤式破碎机的主要工作部件为带有环锤的转子。转子由环锤轴和环锤等零件组成。电机带动转子部在破碎腔内高速旋转。需破碎的物料自上部给料口输送到机内,受高速旋转运动环锤的打击、及物料间相互碰撞、挤压、研磨作用而破碎。在转子部的下方,设有蓖板,破碎了的小于蓖板孔尺寸的物料粒度级别通过蓖板板排除,大于蓖板孔尺寸的物料粒度继续受到环锤的打击,后通过蓖板排除机外。

环锤式破碎机主要结构

环锤式破碎机本体主要由以下几个部件组成,架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。主机由液力偶合器与电机相联,直接启动。



环锤式破碎机的规格和技术参数



型号
进料粒度(mm)
出料粒度(mm)
产量(t/h)
转子转速(r/min)
电动机
重量(t)
外型尺寸(mm)
型号
功率
PCH0402
=<200
=<30
8-12
960
Y132M2-6
5.5
0.8
810x890x560
PCH0404
=<200
=<30
16-25
970
Y160L-6
11
1.05
980x890x570
PCH0604
=<200
=<30
22-33
970
Y180L-6
15
1.43
1050x1270x800
PCH0606
=<200
=<30
30-60
980
Y225M-6
30
1.77
1350x1270x1080
PCH0808
=<200
=<30
70-105
740
Y280M-8
45
3.6
1750x1620x1080
PCH1010
=<300
=<30
160-200
740
Y315M2-8
90
6.1
2100x2000x1340
PCH1016
=<300
=<30
300-350
740
JS-128-8
155
9.2
2700x2000x1350
PCH1216
=<350
=<30
620-800
740
Y450-8
355
15.0
4965x2500x1600
PCH1322
=<400
=<30
800
595
Y450L-8
400
24.9
6333x3295x2505
以上资料仅供参考,如要了解价格和技术问题请联系
销售部:13938220828 谢经理
